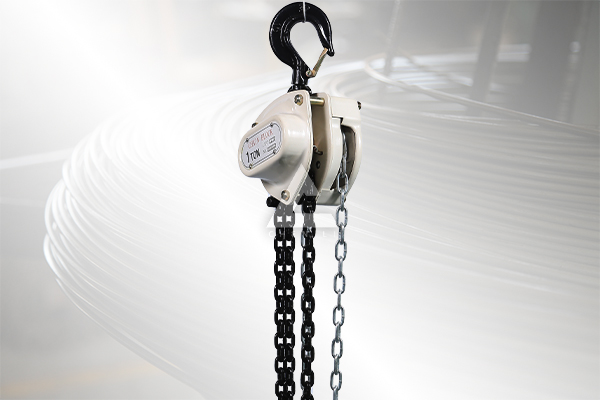

HSZ型手拉葫蘆工作原理

HSZ型手拉葫蘆是辰力?撼馬生產的系列，具體分為多種不同的手拉葫蘆型號，我們在使用和維修中遇到問題為了方便解決，首先應該明白其工作原理，這是為了讓使用者意識到倒鏈葫蘆如何選型、判斷質量以及做好保養的前提。

1. 傳動原理

我們先拉動V型手拉葫蘆的手拉鏈條，手鏈輪隨之轉動，然后與之連接的長軸進行轉動，長軸另一側也就是傳動系統位置，兩個片齒輪組件隨長軸發生轉動，從而帶動花鍵齒輪和長軸將力輸送到起重鏈輪，從而實現起重鏈條的轉動。這樣也就是我們看到的下吊鉤上升或下降，以此實現重物的裝卸。

2. 為什么手拉葫蘆起吊會省力？

根據其傳動原理以及對倒鏈葫蘆配件的熟悉，我們可以知道之所以省力是因為不同大小齒輪所做的功是不一樣的，也會形成速比，大齒輪帶小齒輪需要較大的力，小齒輪轉動圈數就更多。如果兩個齒輪大小相似或小帶大就不費力，結合這兩點就可以理解。

3. 制動原理

上升一定高度重物受重力影響棘輪會逆時針轉動，這時雙棘爪會卡住，實現制動。

下降時兩個摩擦片和制動器座產生縫隙，棘爪不發揮作用，當下降到一定程度后同樣受重力影響摩擦片和制動器座壓成整體，從而配合棘爪發揮作用。
